富士 IPM 智能功率模块

产品简介

IPM内置有包含IGBT驱动电路和保护电路的控制IC，因而容易设计外围电路，从而能够确保系统的高可靠性。富士公司IPM智能模块包括将15A-30A/600V系列的小容量IPM、和包括400A/600V、200A/1200V 容量的V-IPM。

产品详情

► 提示：

日本富士FUJI公司生产的IGBT模块品种繁多，为了使客户选型方便，我们按其性能分为3类：

*MBI系列普通IGBT模块 *MBR系列 PIM 功率集成模块 *MBP系列 IPM 智能功率模块

点击某一系列，可跳转到相应页面。

IPM内置有包含IGBT驱动电路和保护电路的控制IC，因而容易设计外围电路，从而能够确保系统的高可靠性。适用于AC伺服系统、空调机、升降机等。

富士公司IPM智能模块包括将15A-30A/600V系列的小容量IPM、和包括400A/600V、200A/1200V 容量的V-IPM。

内置有过电流保护、短路保护、控制电源欠电压保护、过热保护，可输出警报信号。

本公司作为日本FUJI富士公司IPM智能模块在中国的经销商，保证原装正品，常备现货。欢迎来电咨询。

IPM 智能功率模块

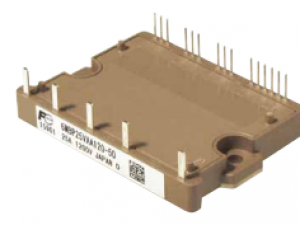

外型照片

P633A P629 P626 P636 P630 P631

内部连接图

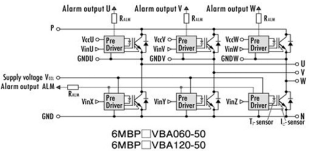

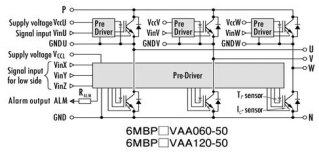

6单元-VRA 6单元-VAA 6单元-VBA

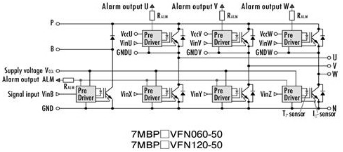

6单元-VFN 7单元-VFN

型号表（点击某一型号，可查看该型号PDF）

电压等级	外型	内部电路图	型号列表
600V	P633A	6单元-VRA	6MBP15XSD060-50 6MBP15XSF060-50 6MBP20XSD060-50 6MBP20XSF060-50 6MBP30XSD060-50 6MBP30XSF060-50 6MBP35XSD060-50 6MBP35XSF060-50
	P629	6单元-VAA	6MBP20VAA060-50 6MBP50VAA060-50 6MBP30VAA060-50
	P626	6单元-VBA	6MBP50VBA060-50 6MBP75VBA060-50
	P636	6单元-VFN	6MBP100VFN060-50 6MBP50VFN060-50 6MBP75VFN060-50
	P636	7单元-VFN	7MBP50VFN060-50 7MBP75VFN060-50 7MBP100VFN060-50
	P630	6单元-VFN	6MBP50VDA060-50 6MBP75VDA060-50 6MBP100VDA060-50 6MBP150VDA060-50 6MBP100VDN060-50 6MBP150VDN060-50 6MBP200VDA060-50 6MBP200VDN060-50
	P630	7单元-VFN	7MBP50VDA060-50 7MBP75VDA060-50 7MBP100VDA060-50 7MBP150VDA060-50 7MBP100VDN060-50 7MBP200VDA060-50 7MBP150VDN060-50 7MBP200VDN060-50
	P631	6单元-VFN	6MBP200VEA060-50 6MBP300VEA060-50 6MBP400VEA060-50
	P631	7单元-VFN	7MBP200VEA060-50 7MBP400VEA060-50 7MBP300VEA060-50
1200V	P629	6单元-VAA	6MBP10VAA120-50 6MBP15VAA120-50 6MBP25VAA120-50
	P626	6单元-VBA	6MBP25VBA120-50 6MBP35VBA120-50 6MBP50VBA120-50
	P636	6单元-VFN	6MBP25VFN120-50 6MBP50VFN120-50 6MBP35VFN120-50
	P636	7单元-VFN	7MBP25VFN120-50 7MBP35VFN120-50 7MBP50VFN120-50
	P630	6单元-VFN	6MBP25VDA120-50 6MBP35VDA120-50 6MBP50VDA120-50 6MBP50VDN120-50 6MBP75VDA120-50 6MBP100VDA120-50 6MBP75VDN120-50 6MBP100VDN120-50
	P630	7单元-VFN	7MBP25VDA120-50 7MBP50VDA120-50 7MBP35VDA120-50 7MBP75VDA120-50 7MBP50VDN120-50 7MBP100VDA120-50 7MBP100VDN120-50 7MBP75VDN120-50
	P631	6单元-VFN	6MBP100VEA120-50 6MBP150VEA120-50 6MBP200VEA120-50
	P631	7单元-VFN	7MBP100VEA120-50 7MBP150VEA120-50 7MBP200VEA120-50
