德国赛米控（Semikron）二极管分立器件
产品简介
德国Semikron赛米控的分立二极管主要有三种封装形式：轴向二极管、螺栓型以及平板型。按性能分雪崩型、快恢复型、标准恢复型、（平板型）焊接二极管。
产品详情
德国赛米控 二极管 |
| 1、a系列Avalanche diodes雪崩二极管 2、F系列Fast recovery diodes 快恢复二极管 3、Standard recovery 标准二极管 4、高压轴向型和平板型二极管 |
赛米控的分立二极管主要有三种封装形式：轴向二极管（安装在PCB上）、螺栓安装二极管（适用于焊接、无刷发电机中的旋转整流器等应用，因为它们坚固且易于装配）以及胶囊型二极管（即圆盘形，适合大功率应用）。 该产品线包括额定电流达7500A的标准整流器、电流达140A的快速整流器以及单管整流电压高达8000V的雪崩整流器（串联后可支持更高的整流电压）。典型应用有：通用型整流器、电池充电器、焊接设备、无刷发电机中的旋转整流器、电镀、续流二极管、高电压整流器、静电滤波器、阻断二极管及其他应用。若要下载和打印pdf格式的数据表，请单击部件编号。

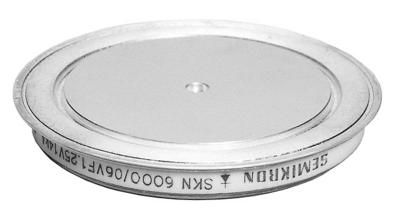

本公司作为赛米控分立二极管在中国的经销商，保证原装正品，交货及时，常备现货，价格优惠：SKN 6000等。
外形图片及尺寸
DO-8 (112SW27Z3/8) |
E5 (100D10M4) |
E6 (112D18M4) |
E7 (22SW11M5) |
E8 (21SW11M6) |
E9 (130SW11M6) |
E10 (25SW17M6) |
E11 (26SW17M8) |
E12 (135SW17M8) |
E13 (165SW24M12) |
E14 (165SW24M12) |
E15 (190SW32M16) |
E16 (230SW41M24) |
E17 (230SW41M24) |
E31 (47SW24M12) |
E33 (D4.5x7) |
E34 (D6x9) |
E42 (150SW14M6) |
E43 (160SW17M8) |
E44 (185SW24M12) |
E45 (205SW32M16) |
E46 (250SW41M24) |
SK6 (D7.5x9) |
1. a系列Avalanche diodes雪崩二极管 具有自保护功能，不受暂态过电压的影响 | 2. F系列Fast recovery diodes 快恢复二极管 | ||||
封装 形式 | 外型代号 | Part number | 封装 形式 | 外型代号 | Part number |
Leaded Diodes 轴向型（安装在PCB上） | E33 | Stud Screw Fit Diodes 螺栓型
| E7 | ||
E5 | E10 | ||||
E6 | E14 | ||||
E34 | E31 | ||||
SK6 | |||||
Stud Screw Fit Diodes 螺栓型
| E9 | ||||
E8 | |||||
E11 | |||||
E10 | |||||
E42 | |||||
E43 | |||||
E44 | |||||
E45 | |||||
E46 | |||||
3. Standard recovery diodes 标准二极管
封装 形式 | 外型代号 | Part number | 封装 形式 | 外型代号 | Part number |
Leaded Diodes 轴向型 （安装在PCB上） | E33 | Stud Screw Fit Diodes 螺栓型
| E9 | ||
E34 | E8 | ||||
SK6 | E12 | ||||
E5 | E11 | ||||
E6 | E10 | ||||
E13 | |||||
E14 | |||||
DO-8 | |||||
E15 | |||||
E45 | |||||
E16 | |||||
E17 |
4. diode二极管
封装 形式 | 外型 代号 | Part number | 外形图片 |
HV Axial Screw Diodes （高压轴向型） | SKHE1(L30D24M3) |
| |
SKHE2(L170D12X16M3) |
| ||
Capsule Diodes （平板型） | E35(D60x8) |
| |
E28(D49,5x5) |
|
注，表中二极管有正烧、反烧之分，见如下

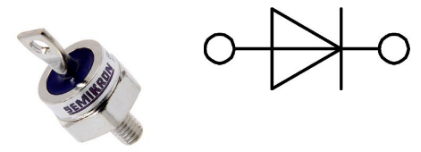

SKN 正烧，螺栓端是二极管阳极 |

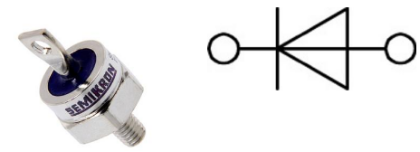

SKR 反烧，螺栓端是二极管阴极 |
