您现在的位置：首页 > 产品展示 > 德国infineon公司 D系列二极管
德国infineon 二极管分立器件


德国infineon 二极管分立器件

产品简介

德国infineon英飞凌的分立二极管主要有三种封装形式：螺栓型二极管、 平板型二极管、 焊接二极管（无外壳），广泛用于整流电路、IGBT吸收电路、IGCT续流电路、GTO续流电路、整流焊机设备中。


产品详情




德国英飞凌 二极管


1. Diode Studs螺栓型二极管

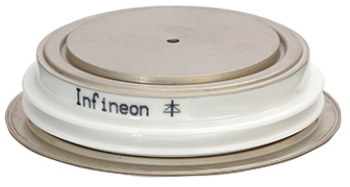

2. Diode discs 平板型二极管

3. Welding Diodes焊接二极管


德国infineon英飞凌的分立二极管主要有三种封装形式：Diode Studs螺栓型二极管、Diode discs 平板型二极管、Welding Diodes焊接二极管

              本公司作为infineon分立二极管在中国的经销商，保证原装正品，交货及时，常备现货



  1. 1、Diode Studs螺栓型二极管


类 别

型 号

VRRM  (V)

ITAV  (A) @  Tj°C

外形尺寸 (mm)


Fast Rectifier diodes

D56S45C     D56U45C

4500

56//85°C

SW27 M12

Rectifier diodes

D251N18B  D251K18B

1800

250/130°C

SW27 M12

D400N22BVF

2200

400/130°C

SW41 M24



  1. 2、Diode discs 平板型二极管


类 别

型 号

VRRM  (V)

ITAV  (A) @ Tj°C

外形尺寸

 a*b*c (mm)

Fast Rectifier diodes

D690S26T D690S20T

2600   2000

690/100°C

58*36*26

D291S45T

4500

290/85°C

58*34*26

GTO - Freewheeling Diodes

D721S45T

4500

720/85°C

75*48*26

D921S45T

4500

1380/85°C

100*63*26

D1251S45T

4500

1310/85°C

75*48*14

D1381S45T

4500

1380/85°C

100*63*26

D1461S45T

4500

1460/85°C

100*63*26

IGCT/IGBT - Freewheeling Diodes



D931SH65T

6500

940/85°C

100*63*26

D1031SH45T

4500

1120/85°C

100*63*26

D1131SH65T

6500

1100/85°C

120*86*26

D1331SH45T

6500

1310/85°C

120*86*26

D1600U45X122

4500

1680/85°C

120*86*26

D1961SH45T

4500

1830/85°C

120*86*26

D2700U45X122

4500

2900/85°C

120*86*26

D4600U45X172

4500

4780/85°C

172*115*26

Rectifier Diodes


D650N02T     D650N06T

200   600

651/100°C

42*23 *14

D2450N02T    D2450N04T    D2450N06T    D2450N07T

200   400   600 700

2452/100°C

58*36 *14

D8320N04TVF    D8320N06TVF

400   600

8320/56°C

100*65*26

D5810N04TVF    D5810N06TVF

400   600

5800/58°C

75*50*26

D970N06T

600

972/100°C

42*23 *14

D1050N12T    D1050N14T   D1050N16T    D1050N18T

1200   1400   1600

1050/130°C

58*36*26

D1230N12T    D1230N14T   D1230N16T    D1230N18T

1200   1400   1600

1234/100°C

48*30*14

D770N12T      D770N14T      D770N16T      D770N18T   D770N20T

1200  1400

767/100°C

42*23 *14

D950N18T      D950N22T

1800   2200

950/100°C

42*23 *14

D4201N20T    D4201N22T

2000   2200

4830/100°C

120*86 *35

D2200N20TVF      D2200N22TVF     D2200N24TVF

2000   2200   2400

2200/100°C

75*50*26

D820N20T             D820N22T           D820N24T

2000   2200   2400

818/100°C

48*30*14

D4810N22TVF      D4810N24TVF     D4810N28TVF

2200   2400   2800

4810/100°C

111*75*26

D2520N22TVF

2200

2520/100°C

75*50*26

D1030N22T           D1030N24T         D1030N26T

2200   2400   2600

1030/100°C

58*36*26

D2650N24TVF

2400

3520 / 100°C

75*50*26

D850N28T     D850N30T     D850N32T    D850N34T     D850N36T

D850N40T

2800   3000   3200

3400   3600   4000

850/100°C

58*36*26

D3501N36T       D3501N40T PR     D3501N42T

3600   4000   4200

3690/100°C

120*86 *35

D1800N36TVF   D1800N40TVF      D1800N43TVF

D1800N44TVF

D1800N46TVF   D1800N48TVF

3600   4000   4300

4400   4600   4800

1800/100°C

75*50*26

D740N36T    D740N40T   D740N42T

D740N44T    D740N48T

3600   4000   4200

4400   4800

750/100°C

58*36*26

D2201N45T

4500

2320/100°C

100*63*26

D6001N50T

5000

6070/100°C

151*100*26

D711N60T       D711N65T      D711N68T

6000   6500   6800

790/100°C

58*34*26

D3041N65T     D3041N68T

6500   6800

3040/100°C

120*86 *26

D3001N68T

6800

2900/100°C

120*86 *26

D1481N68TVF

6800

1650/100°C

75*50*26

D2601N85T     D2601N90T

8500   9000   9000

2240/100°C

120*86 *26

D471N90T

9000

565/100°C

58*34*26

Pulse Power Diode

D2601NH90T

9000

1440/85°C

120*86 *26

D1721NH90T

9000

1670/85°C

120*86 *26



3、Welding Diodes焊接二极管


型 号

VRRM  (V)

ITAV  (A) @Tj°C

外形尺寸 (mm)

外形照片

38DN06

600

3885/120°C



46DN06

600

5100/118°C



56DN06B01

600

8400/110°C



65DN06

600

8470/98°C
